ผลิตภัณฑ์

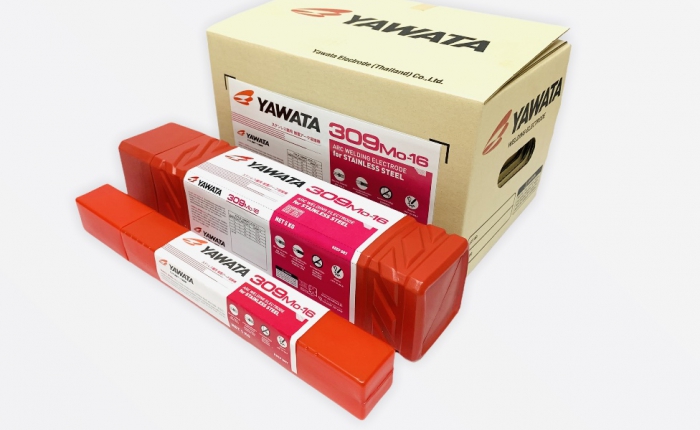

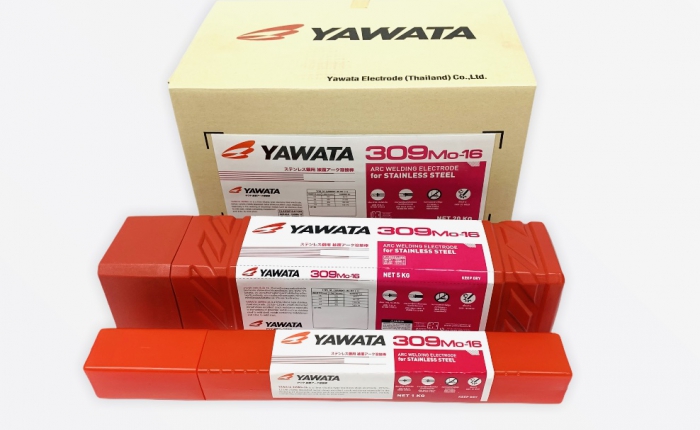

ยาวาต้า 309Mo-16 (สำหรับเหล็กสเตนเลสชนิดเคลือบหุ้มที่มีส่วนผสมโมลิบดินัม)
ประเภทสินค้า : AWS A 5.4 : E309Mo-16, JIS Z 3221 : ES309Mo-16, ISO 3581 : E 23 12 2 R 26
มาตรฐานรับรอง :-
การใช้งาน : ใช้เชื่อมเหล็กสเตนเลสที่มีส่วนผสมโครเมียม 22% นิกเกิล 12% โมลิบดินัม 2%, โลหะต่างชนิดที่มีส่วนผสมโมลิบดินัม, เหล็กสเตนเลสเคลือบหุ้มเกรด 316 และเหล็กชนิดที่แข็งได้เองซึ่งมีโมลิบดินัมเป็นส่วนประกอบและสำหรับเหล็กที่ไม่สามารถผ่านกรรมวิธีทางความร้อนหลังเชื่อม
ยาวาต้า 309Mo-16 เป็นลวดเชื่อมสเตนเลสหุ้มฟลักซ์ชนิดไลม์-ติเตเนียม เนื้อโลหะเชื่อมมีส่วนผสมโครเมียม
22% นิกเกิล 12% โมลิบดินัม 2% มีความต้านทานต่อการแตกร้าวดีเยี่ยมในการเชื่อมโลหะที่ไม่เหมือนกัน เช่น การเชื่อมเหล็กสเตนเลสกับเหล็กเหนียว
AWS A 5.4 : E309Mo-16,
JIS Z 3221 : ES309Mo-16,
ISO 3581 : E 23 12 2 R 26
JIS Z 3221 : ES309Mo-16,
ISO 3581 : E 23 12 2 R 26
|
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Ni
|
Mo
|
Cu
|
|
|
Req.
|
≤0.12
|
≤0.90
|
0.5-2.5
|
≤0.040
|
≤0.030
|
22.0-25.0
|
12.0-14.0
|
2.0-3.0
|
≤0.75
|
|
Typ.
|
0.04
|
0.75
|
0.91
|
0.031
|
0.031
|
23.7
|
12.5
|
2.2
|
0.09
|
Typ. = Typical results
N.S. = Not Specified
C.L. = Combined Limit for Mn + Ni + Cr + Mo + V
| ความต้านแรงดึง N/mm2 (kgf/mm2) |
อัตราการยืดตัว % |
|
| Req. | ≥550 | ≥30 |
| Typ. | 640 | 39 |
| ขนาด /ความยาว (มม.) |
2.6/300 | 3.2/350 | 4.0/350 | 5.0/350 |
| ท่าเชื่อม | กระแสไฟ (แอมแปร์) | |||
| F | 55-70 | 80-100 | 110-140 | 140-170 |
| V, OH | 45-70 | 70-90 | 100-130 | - |
< AC, DC+ >
1. ใช้ลวดเชื่อมที่แห้ง ควรนำลวดเชื่อมที่ชื้นไปอบที่อุณหภูมิ 200~250°C เป็นเวลา 60 นาทีก่อนใช้.
2. ควรจะกำจัดความชื้น สนิม และน้ำมัน ออกจากชิ้นงานให้หมดก่อนเชื่อม เพื่อป้องกันการเกิดรอยร้าวและโพรงแก๊สในแนวเชื่อม
3. การส่ายลวดมากเกินไปอาจเป็นสาเหตุให้เกิดรอยบกพร่องได้ ควรส่ายลวดไม่เกิน 2.5 เท่าของขนาดลวด
2. ควรจะกำจัดความชื้น สนิม และน้ำมัน ออกจากชิ้นงานให้หมดก่อนเชื่อม เพื่อป้องกันการเกิดรอยร้าวและโพรงแก๊สในแนวเชื่อม
3. การส่ายลวดมากเกินไปอาจเป็นสาเหตุให้เกิดรอยบกพร่องได้ ควรส่ายลวดไม่เกิน 2.5 เท่าของขนาดลวด
