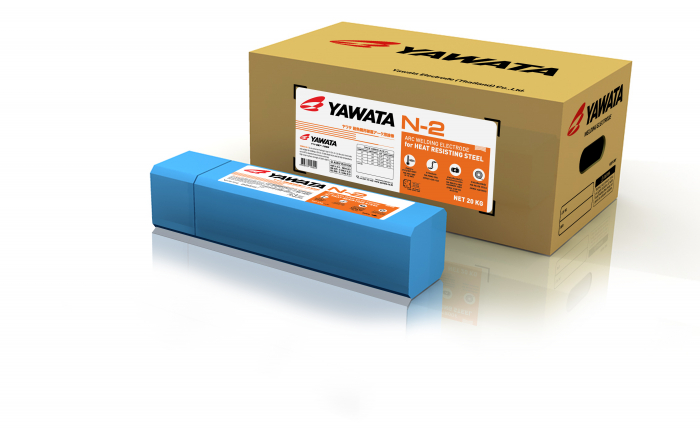

ยาวาต้า N-2 (สำหรับเหล็กทนความร้อน ผสมโครเมียม 2.25% โมลิบดินัม 1%)
ประเภทสินค้า : AWS A 5.5 : E9016-B3
มาตรฐานรับรอง : มอก.
การใช้งาน : ใช้เชื่อมท่อ (เกรด STPA24, A335 P22) หม้อน้ำและท่อถ่ายเทความร้อน (STBA24, A199-T22, A213-T22) เหล็กรีด (SCMV4, A387Gr22) เหล็กเหนียวหล่อ (A217 WC9) และเหล็กตีขึ้นรูป (A 182-F22, A 336 F22)
ยาวาต้า N-2 เป็นลวดเชื่อมชนิดไฮโดรเจนต่ำพิเศษ ลวดเชื่อมเป็นเหล็กอัลลอยต่ำที่มีส่วนผสมของโครเมียม 2.25% โมลิบดีนัม 1.0% เหมาะสำหรับใช้เชื่อมเหล็กโครเมียม 2.25% โมลิบดีนัม 1.0% ที่ใช้งานที่อุณหภูมิสูงได้ถึง 600℃ เนื้อโลหะแสดงคุณสมบัติการรับแรงคืบได้ดีเยี่ยมที่อุณหภูมิ 500~600°C
AWS A 5.5 : E9016-B3
|
C
|
Si
|
Mn
|
P
|
S
|
Cr
|
Mo
|
|
|
Req.
|
0.05-0.12
|
≤0.60
|
≤0.90
|
≤0.030
|
≤0.030
|
2.0-2.5
|
0.90-1.20
|
|
Typ.
|
0.08
|
0.50
|
0.66
|
0.007
|
0.009
|
2.3
|
1.10
|
Typ. = Typical results
N.S. = Not Specified
| ความต้านแรงดึง N/mm2 (kgf/mm2) |
ความเค้นคราก N/mm2 (kgf/mm2) |
อัตราการยืดตัว % |
การปรับปรุงด้วยความร้อน | |
| Req. | ≥XX | ≥XX | ≥XX | xx |
| Typ. | 670 (68) | 547 (58) | 24 | 690oC x 1h |
| ขนาด /ความยาว (มม.) |
2.6/300 | 3.2/350 | 4.0/400 | 5.0/400 |
| ท่าเชื่อม | กระแสไฟ (แอมแปร์) | |||
| F | 60-90 | 90-140 | 140-190 | 190-240 |
| V, OH | 50-80 | 80-120 | 110-150 | 140-180 |
1. ใช้ลวดเชื่อมที่แห้ง ควรนำลวดเชื่อมที่ชื้นไปอบที่อุณหภูมิ 350~400℃ เป็นเวลา 60 นาทีก่อนใช้
2. อบชิ้นงานที่อุณหภูมิ 200~300℃ ก่อนเชื่อม และที่อุณหภูมิ 680~730℃ หลังเชื่อม
2. อบชิ้นงานที่อุณหภูมิ 200~300℃ ก่อนเชื่อม และที่อุณหภูมิ 680~730℃ หลังเชื่อม
